AG FFDN 2015 : second week-end de mise en place d'un réseau Wifi à Cholet

Publié le mercredi 4 mars 2015. Dernière mise à jour le mercredi 4 mars 2015.

Les 1 et 2 mars nous étions de retour à Cholet pour finir le pont réseau jusqu'au domaine de la Guinchelière afin d'apporter une connexion à Internet pour l'Assemblée générale de la Fédération FDN qui, pour rappel, se déroulera du 7 au 10 mai prochains.

Cette fois, nous avions un planning peu ambitieux : finir l'établissement du lien entre Cholet et La Guinchelière.

Finalement, les bénévoles ont fait bien plus que ça : ils ont travaillé sur les détails administratifs restant à traiter pour ouvrir les inscriptions à l'assemblée générale, ils ont également bien avancé sur la rédaction d'une réponse à appel à projet en vue de trouver des financements pour les projets de l'association et ont même fait une première étude à la Guinchelière pour voir quel travail reste à faire pour que les membres de la Fédération puissent se connecter un peu partout sur le domaine.

Nous ne reviendrons pas sur ces points dans la suite de cet article, nous allons juste traiter la mise en place du dernier morceau de réseau Wifi longue distance qui restait à établir. Après un lien réussi d'environ 5km, le dernier lien à poser ne fait qu'un peu plus de 1km.

Pour le segment de 5km, nous avions utilisé des antennes Ubiquity NanoBridge M5.

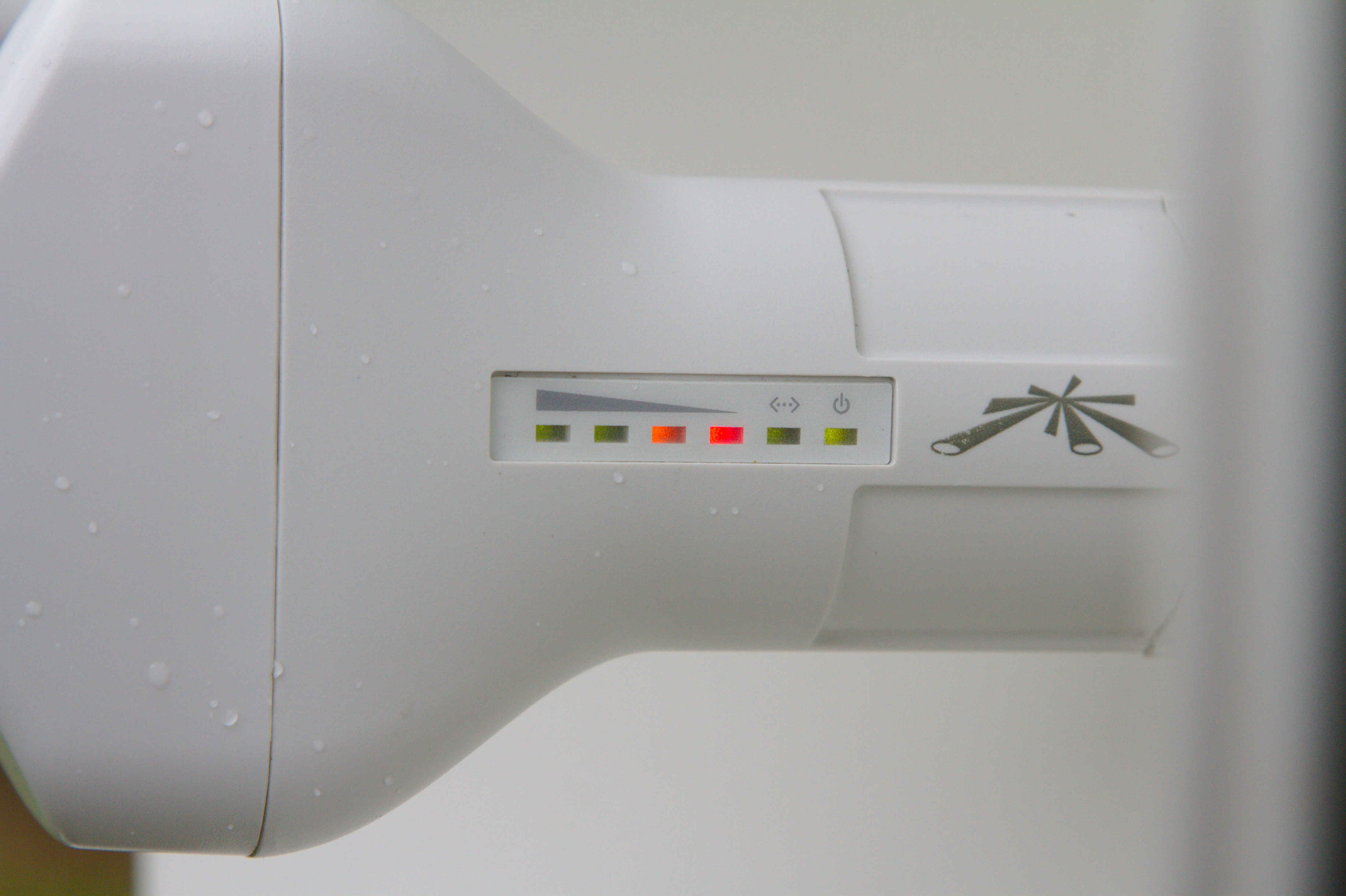

Niveau de réception de la NanoBridge M5 du relais de la Chouette

Pour le second segment ce sont des NanoStation M5 qui sont à l'oeuvre.

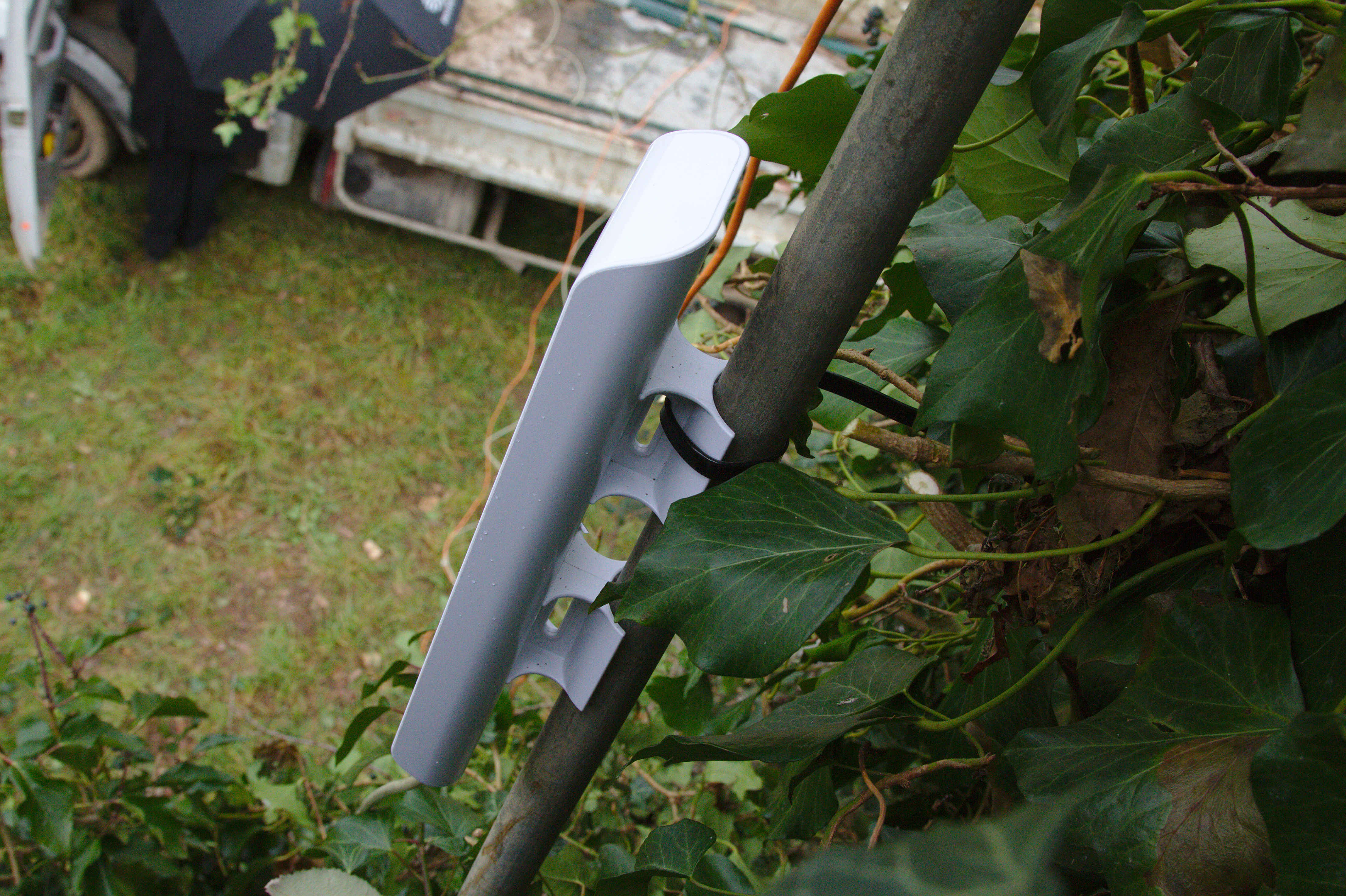

NanoStation M5 au relais de la Chouette

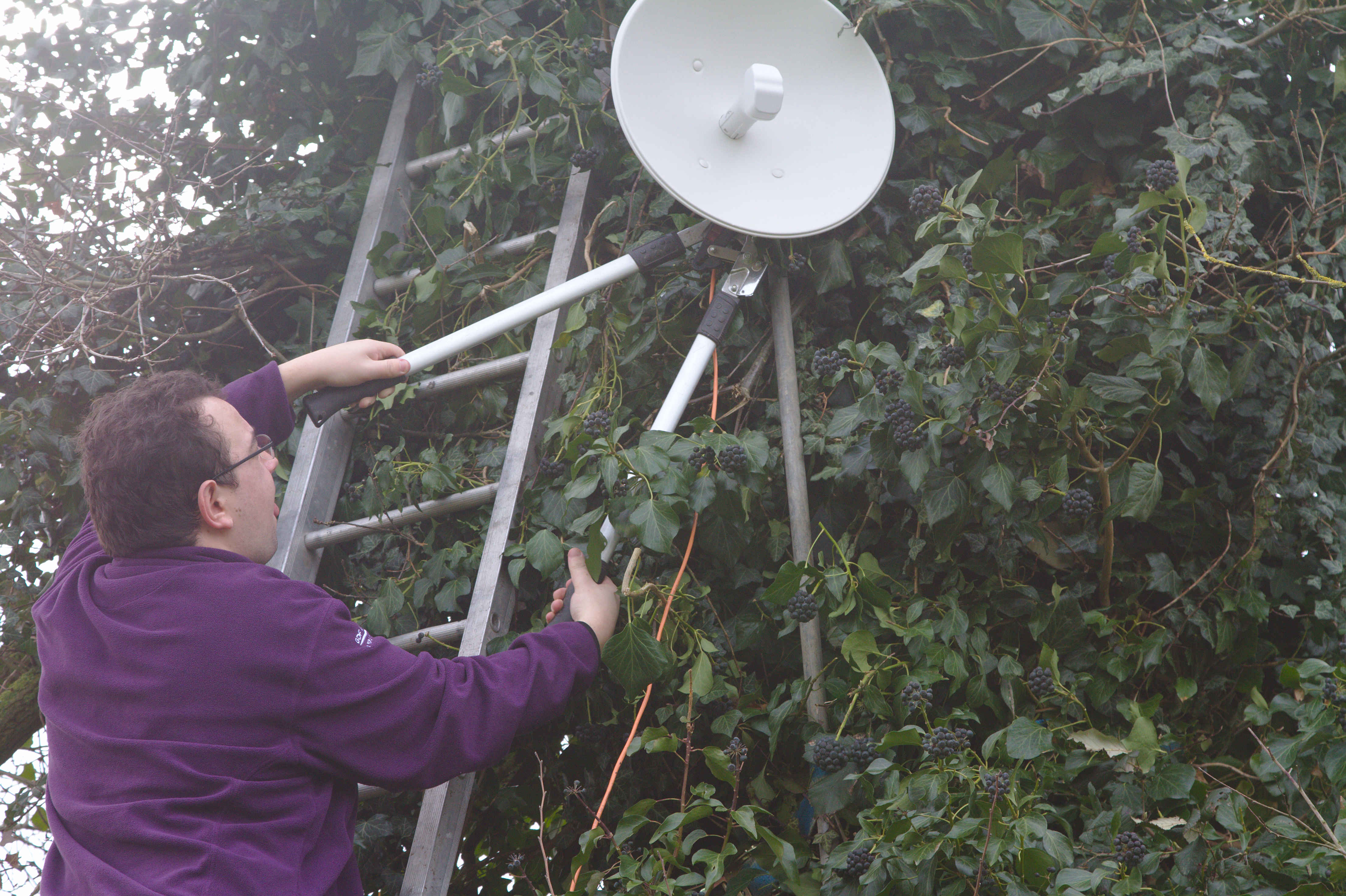

Avant de nous lancer dans l'installation de la première NanoStation, nous avons procédé à un élagage pour avoir une vue bien dégagée :

Elagage des branches dans l'axe des liens radio

Ah et n'oublions pas de remercier le temps bien humide qui nous a permis de réaliser un superbe embourbement dans les règles de l'art :

Elagage des branches dans l'axe des liens radio

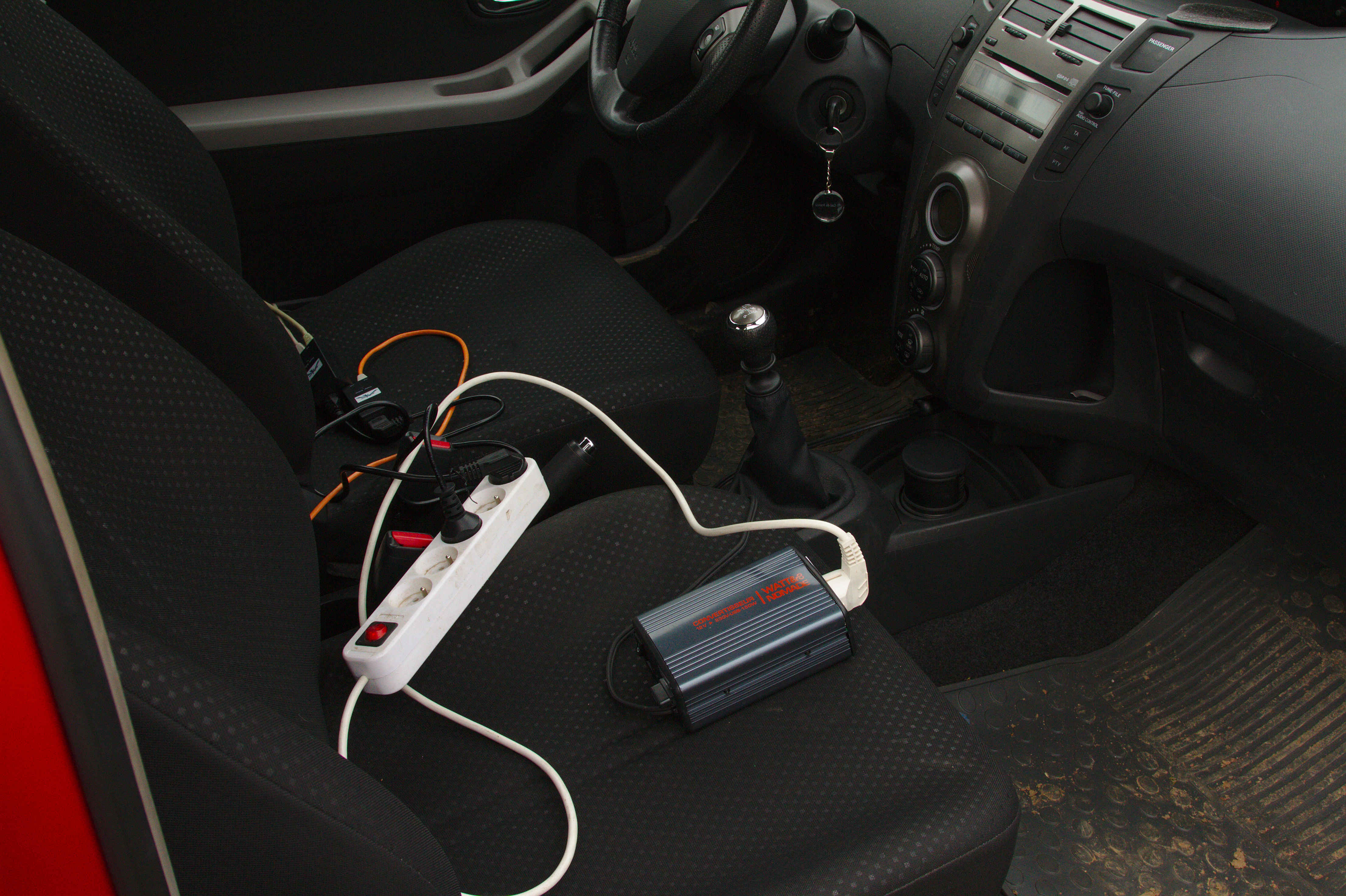

Pour le test, nous avons à nouveau utilisé la batterie d'une voiture, un convertisseur 12V > 220V et une multiprise :

Elagage des branches dans l'axe des liens radio

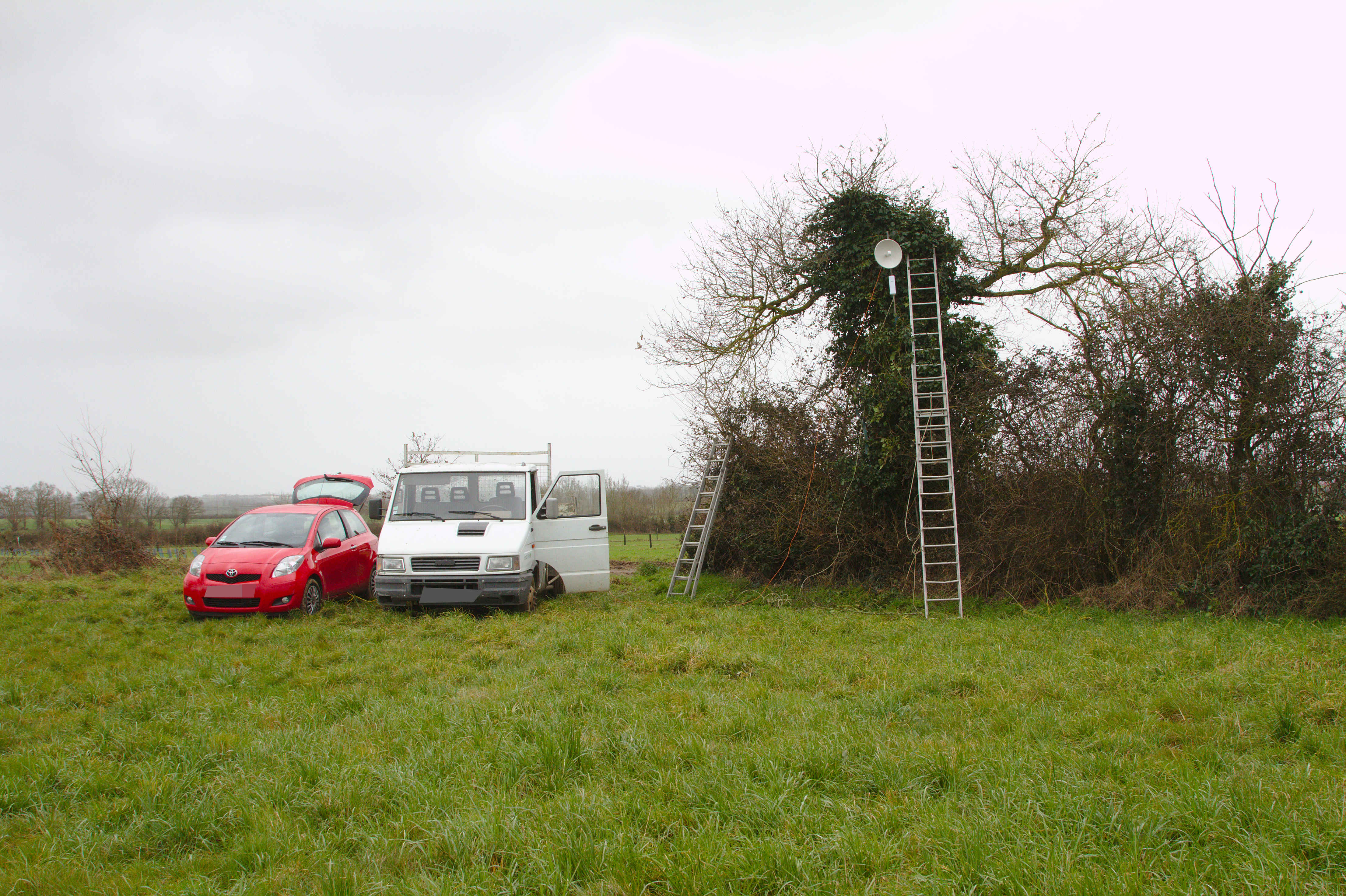

De loin, ça ressemble à ça :

Elagage des branches dans l'axe des liens radio

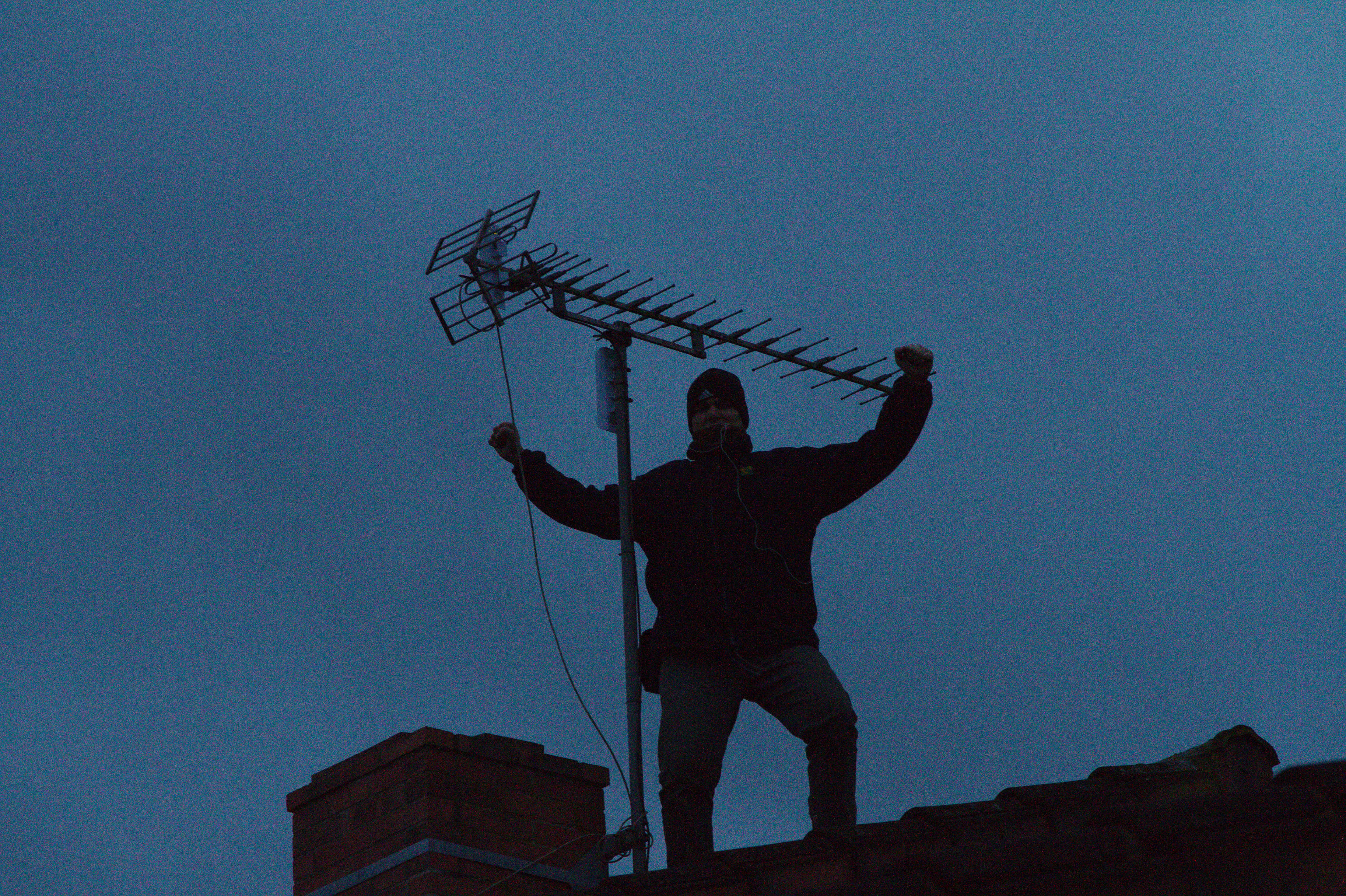

De l'autre côté du lien de 1km, nous avons installé l'antenne sur un mât TV existant :

Elagage des branches dans l'axe des liens radio

Résultats des tests : les deux segments sont à 100Mbps symétriques.

Ce qui reste à faire pour assurer la connectivité pour l'assemblée générale :

  • trouver un moyen d'alimentation viable pour le relais, pourquoi pas déplacer le relais au plus proche d'une habitation ;
  • ouvrir une ligne VDSL / fibre adéquate, au pire plusieurs lignes ADSL ;
  • mettre en place une infrastructure réseau pour couvrir l'ensemble du domaine en Wifi, pourquoi pas un réseau maillé.
