AG FFDN 2015 : premier week-end de mise en place d'un réseau Wifi à Cholet

Publié le lundi 16 février 2015. Dernière mise à jour le mardi 17 février 2015.

Les 7 et 8 février, quelques bénévoles de FAImaison se sont retrouvés à Cholet pour préparer l'Assemblée générale de la Fédération FDN qui se tiendra à La Tessoualle du 7 au 10 mai prochain et que nous organisons.

Nous pensions travailler sur plein de sujets, finalement nous avons surtout travaillé à l'établissement d'un lien radio permettant d'amener une connexion suffisante pour l'AG et pourquoi pas pérenniser cette installation pour les gîtes de nos hôtes.

Pour effectuer cette connexion nous avons besoin de deux liens radio, la topographie locale ne permettant pas de faire de lien direct. Par manque de temps, nous n'avons établi que le lien le plus long (5.3km) entre Cholet et un point haut proche du lieu de l'AG. Le second fera moins d'un kilomètre et ne devrait pas poser de soucis particulier.

Le week-end commença en allant chercher une grande échelle (de 11m), que l'association a louée pour l'occasion :

Vu la hauteur de la maison à Cholet (9m), toutes les précautions ont été prises :

Lors de la première montée, des membres ont assuré l'échelle, regardez ces visages rêveurs <3

Pour faciliter les opérations, nous étions en communication permanente par GSM (au sein d'une conférence téléphonique).

Pendant le processus d'alignement des antennes, nos membres n'étaient jamais bien loin de leurs antennes, les manipulations d'orientation se sont effectuées à tour de rôle en surveillant les outils de mesure intégrés au système d'exploitation des antennes, AirOS :

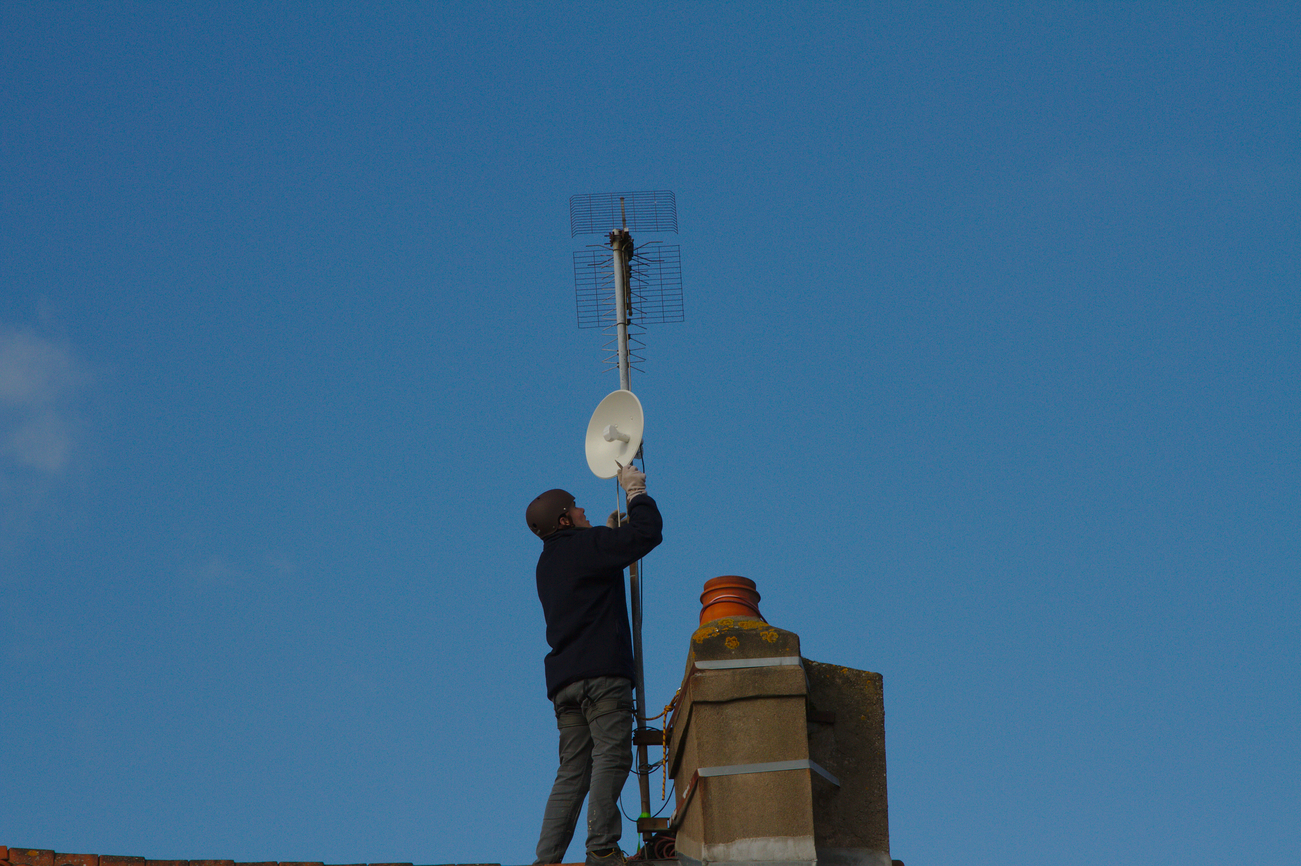

Cholet :

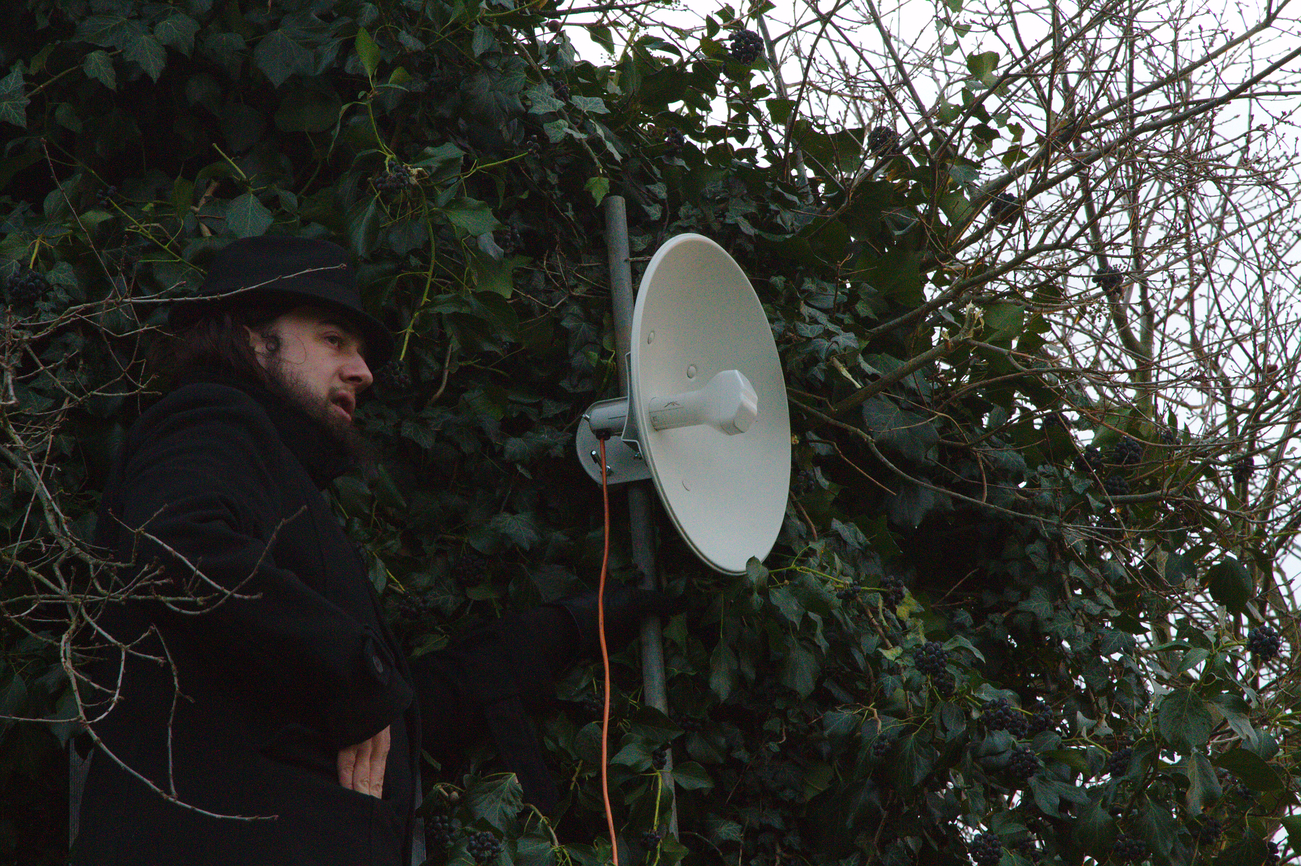

La Cour :

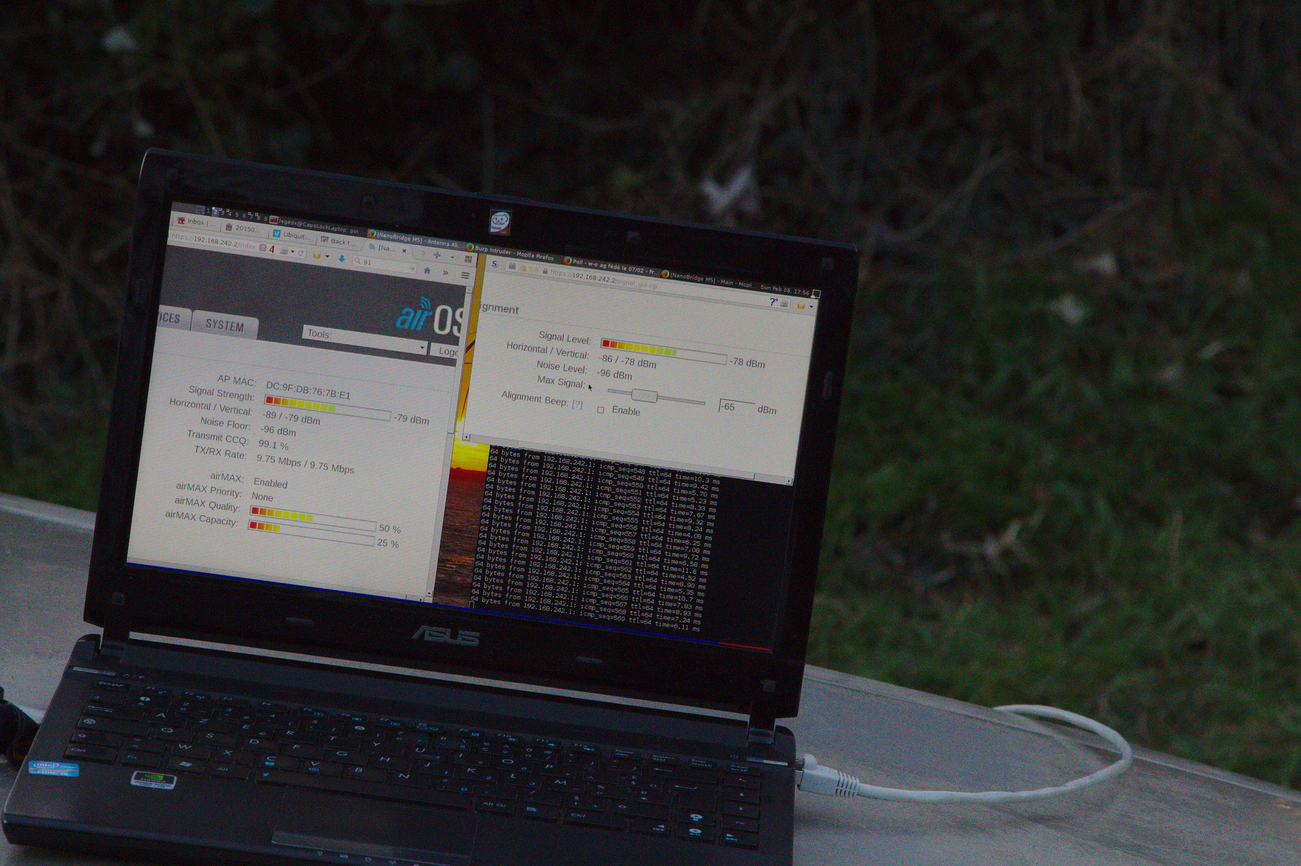

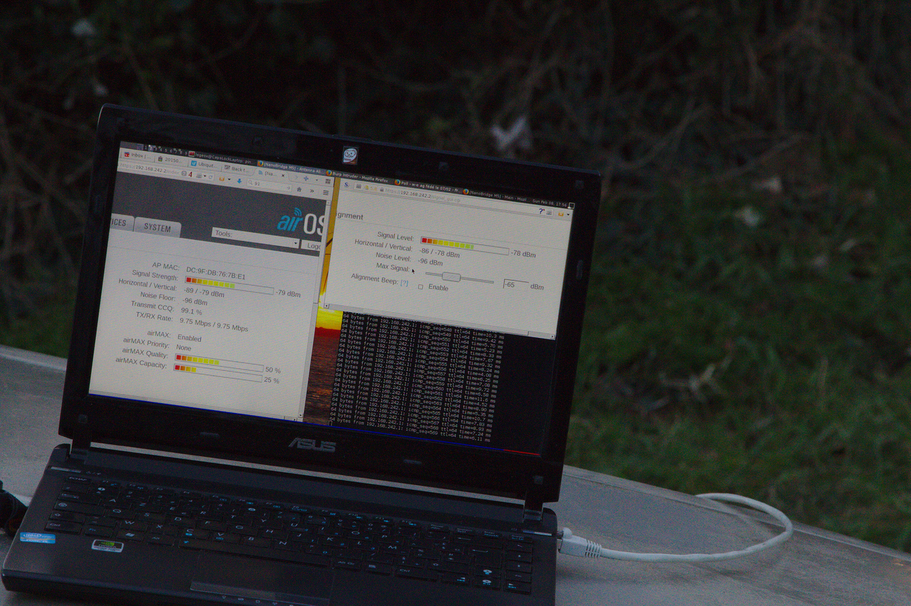

Toujours pour faciliter l'alignement, les 2 antennes ont été paramétrées pour utiliser une largeur de canal de 5Mhz, une possibilité offerte par AirOS. Très vite les premiers pings passent :

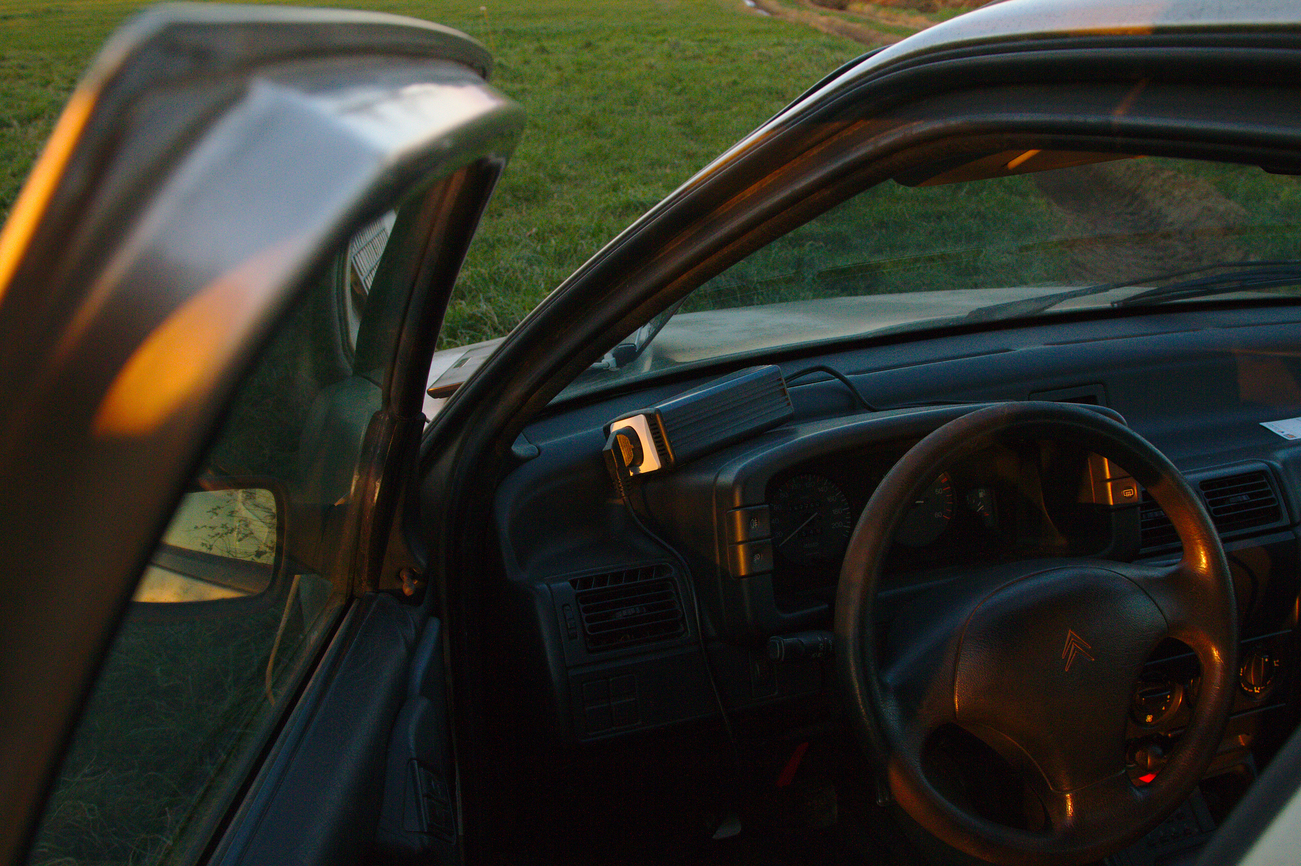

À Cholet, l'antenne est branchée sur secteur. Dans le champ, nous avons utilisé un convertisseur 12VDC / 220VAC :

Nous avons profité de l'occasion pour prendre quelques photos pour construire des panoramas.

Panorama depuis le toit à Cholet :

Panorama depuis le champ :

Au final, nous avons établi un lien capable de faire transiter 100Mbps de trafic en symétrique, le lien radio étant synchronisé à 300Mbps.
